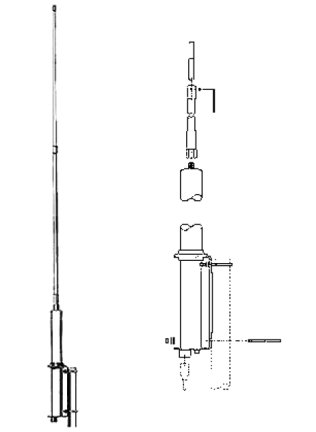

Sirio CX-4-68 vaste antenne voor 4 meter

Uiterst robuuste halve golf rondstraler voor de 70 MHz-band.

Eigenschappen

• Basis-antenne, mono-band
• Rondstraler
• Bescherming tegen statische ontladingen d.m.v. DC-aarding
• Gemaakt van aluminium legering 6063 T-832


Elektrische eigenschappen

• Type: 3/4 golflengte coaxiale J-pool
• Frequentiebereik: 68 … 73 MHz afstembaar
• Impedantie: 50 ohm ongebalanceerd
• Uitstraling (H-plane): 360 ° omnidirectioneel
• Uitstraling (E-plane): openingshoek bij -3 dB = 60°
• Uitstraalhoek: 3°
• Polarisatie: verticaal


Antenneversterking

• 2dBd (t.o.v. dipool)
• 4,15 dBi (t.o.v. isotroop cq. puntstraler in vrije ruimte)

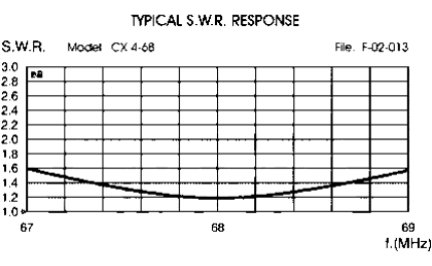

• Bandbreedte (SWR 1.5): 1.7 MHz bij afstemming op 68 MHz
• Max. zendvermogen: 500 Watt
• Aanpassing: gamma-match in antennevoet
• Aansluiting: UHF-female (SO-239)


Mechanische eigenschappen

• Toegepaste materialen: aluminium, messing, roestvrij staal, nylon
• Windbelasting/windweerstand: 97 N bij 150 km/h; 150 km/h
• Windoppervlak: 0.08 m²
• Hoogte (ca.): 2700 tot 3360 mm
• Gewicht (ca.): 1900 gr
• Mastmontage: Ø 35-42 mm


Vraag prijsopgaaf per e-mail
